A Grundfos ALPHA1 L 25-60 180 egy nagy hatékonyságú keringető szivattyú, állandó mágneses motorral (ECM technológia).
A szivattyú három vezérlési módot tartalmaz; radiátor fűtési mód, padlófűtés üzemmód és állandó görbe / állandó sebesség. Továbbá a sebességet kisfeszültségű PWM (Pulse Width Modulation) jel vezérli.
A szivattyú kerámia tengellyel és radiális csapágyakkal, széncsapágyakkal, rozsdamentes acél rotoros kannával, csapágylemezzel és rotorburkolattal, kompozit járókerékkel rendelkezik, amelyek mindegyike hozzájárul a hosszú élettartamhoz, és a szivattyú önfúvással rendelkezik, ami hozzájárul a könnyű üzembe helyezéshez valamint az ellenőrzési mód egyszerű kiválasztása. A kompakt kialakítású szivattyúfej integrált vezérlődobozzal és kezelőpanellel a leggyakoribb berendezésekhez és kazánokhoz illeszkedik. A szivattyú és a motor szerves egységet képeznek tengelyzárás nélkül. A szivattyú a nedves futóműből áll. Ez azt jelenti, hogy a csapágyakat a szivattyúzott folyadék keneti. Ezek a konstrukciók biztosítják a karbantartásmentes működést.
A szivattyúház öntöttvasból készül, és elektro-bevonattal javítja a korrózióállóságot.
A motor egy szinkron állandó mágneses rotor / kompakt álló motor. A szivattyú vezérlő a vezérlődobozba van beágyazva, amely az állórész házához van rögzítve, és csatlakozódugóval csatlakozik az állórészhez.
Keringető szivattyú csak fűtési rendszerben alkalmazható (közeghőmérséklet magasabb a környezeti hőmérsékletnél):
- padlófűtési rendszerek
- egycsöves fűtési rendszer
- kétcsöves fűtési rendszerek.
Műszaki adatok:
Max. emelőmagasság: 6 m
Teljesítmény felvétel: 4 - 45 W
Szivattyúház anyaga: Öntöttvas
Járókerék anyaga: Kompozit, PP
Szivattyú nyomócsonkja: 6/4" Coll
Szal. foly. hőmérséklet: 2 - 95 °C
Hálózati feszültség: 230/50 V/Hz

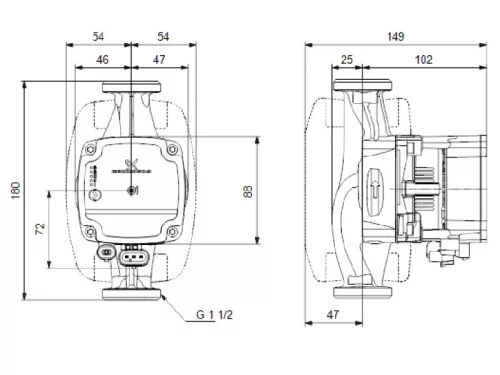

Beépítési hossz: 180 mm
A GRUNDFOS ALPHA1 L 25-60
Állandómágneses motorral rendelkezik, ami lehetővé teszi a szivattyú teljesítményének folyamatos illesztését a rendszer pillanatnyi igényeihez.
Az ALPHA1 L 25-60 szabályozási lehetőségei:
A nyomógombbal könnyedén válthatók az üzemmódok
- Fix 1, 2, 3 fokozatok
- Radiátor üzemmód
- Padlófűtés üzemmód
- Fix görbe
Előnyök
Állandó- és arányos Δp-szabályozás.
3 fix fordulatú üzemmód.
Öntöttvas ház.
Hőszigetelő burkolat külön rendelhető tartozék.
Hibák kijelzése
A PWM csatlakozás lehetővé teszi az ALPHA1 L számára a vezérléssel való kommunikációt
Egyszerű elektromos bekötés az “Installer plug“ segítségével, melyet több pozícióban is telepíthetünk
Megszorulás elleni csavar
Ellenálló kerámia tengely és csúszógyűrű (hosszú élettartam)
