Centrometal Monobloc Heat Pump 9 kW (monoblokk rendszerű levegő-víz hőszivattyú/230V)
Inverteres kompresszorral szállított korszerű hőszivattyú, felső kategóriás vezérléssel és grafikus kijelzős kezelő egységgel. Magas működési hatásfokkal (COP 5,0 / SCOP 4,47) fűtési, hűtési és használati meleg víz előállítási célra. A hőszivattyú üzemeltetése egy fázisú elektromos hálózatot igényel.
A hőszivattyú alap felszereltségben a monoblokk egységbe beépítve, a működéshez szükséges részegységeket tartalmazza, mint pl. keringető szivattyú, tágulási tartály, lemezes hőcserélő vagy az átfolyás kapcsoló.
35°C előremenő vízhőmérséklet mellett: A+++ (ErP)
55°C előremenő vízhőmérséklet mellett: A++ (ErP)
Működési hőmérséklet tartomány fűtés: -20°C-tól 35°C-ig
Működési hőmérséklet tartomány hűtés: -5°C-tól 43°C-ig
Működési hőmérséklet tartomány használati meleg víz előállítás: -25°C-tól 43°C-ig
80%-os fűtési teljesítmény -7 °C-on
Az előremenő vízhőmérséklet tartomány fűtés esetén: 25°C-tól 60°C-ig
Az előremenő vízhőmérséklet tartomány hűtés esetén: 5°C-tól 25°C-ig
Az előremenő vízhőmérséklet tartomány használati meleg víz előállítás esetén: 40°C-tól 60°C-ig
A Monoblokk rendszer kizárólag kültéri egységből áll, mely csendesen a kültérben üzemel. Működés közben a hangteljesítmény szint maximum 61 dB, míg a hangnyomás szint legfeljebb 48,9 dB.
Vezérlő egységén keresztül szabályozza a teljes fűtési, hűtési és használati meleg víz rendszert, illetve módosíthatók a működésének paraméterei.

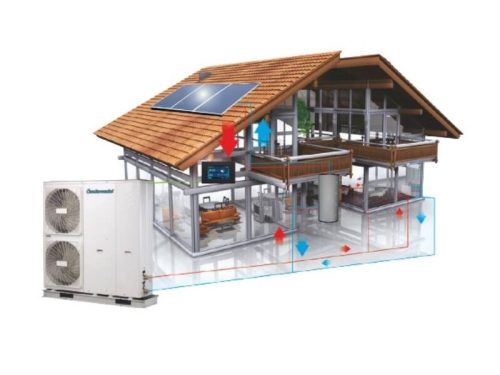

A fűtési rendszer lehet padló-, fal- és mennyezeti fűtés, fan-coil egységekkel üzemelő vagy végső esetben akár radiátoros is (a radiátoros fűtési rendszerre való rákötési szándék esetén minden esetben egyeztessen szakemberrel).
A háztartási használati meleg víz előállításhoz egy jellemzően megnövelt hőcserélő felülettel rendelkező ún. indirekt használati meleg víz tartály beépítése szükséges.
A két hőcserélő spirállal szerelt használati meleg víz tartályaink napkollektorra vagy más hőforrásra is csatlakoztathatók, így a meleg víz előállítása kombinált üzemmódban is biztosítható.
A fan-coil egységeken valamint fali és mennyezeti rendszeren keresztül hűteni is tudja otthonát.
A hőszivattyú elektromos energia ellátását napelemes rendszer segítségével is biztosíthatja.
Beépített napkollektor vezérlés
Elektromos fűtőkábel csatlakozás a kültéri egység hűtőköri és hidraulikus rész elfagyás elleni védelmére
2 zónás külső hőmérséklet érzékelés
Távfigyelmeztető egység csatlakoztatható
Miért a Monoblokk rendszer?
Egyszerű szerkezet, minden fontos alkotó rész egyben, a kültéri egységben található.
Bekötése egyszerű, fűtésszerelő szakember, vagy egy kis kézügyességgel Ön is elvégezheti a bekötését, nem szükséges a telepítéséhez klíma vagy hőszivattyú szereléshez engedéllyel rendelkező különleges szakember. (köszönhető a monoblokk kialakításnak)
Teljes körű gyártói garancia a hőszivattyúra. A rendszer komplex, a fűtéshez azonnal, közvetlen csatlakoztatható. A split egységekkel szemben a szakember nem bontja meg a hőszivattyú rendszert.

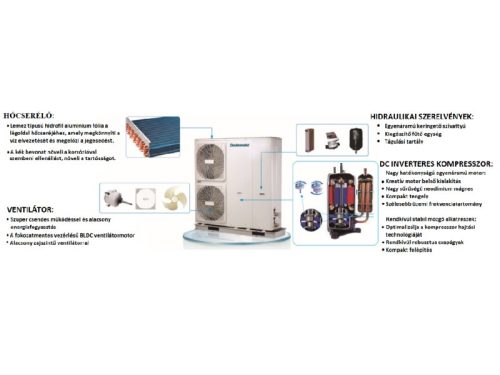

A kültéri egység legfontosabb részegységei:
Megnövelt felületű hőcserélő 9,5 mm átmérőjű rézcsövezéssel és a levegőoldalon, kiemelkedő hőátadó képességgel rendelkező alumínium borítású lemezes felülettel. A hőcserélő külső felülete speciális korrózió gátló és élettartam növelő anyaggal (kék színben a képen) kezelve.
Kefe nélküli Panasonic DC ventilátor motor fokozatmentes és fordulatszám szabályozott vezérléssel, mely aktívan járul hozzá fűtési és hűtési módban is az alacsony elektromos áram fogyasztáshoz és a csendes működéshez.
Hidraulikus komponensek Wilo DC keringető szivattyúval és felárért rendelhető 2/4 kW teljesítményű kiegészítő elektromos fűtés rásegítés.
Újonnan kifejlesztett magas frekvenciájú Mitshubishi DC inverteres kompresszor, kettős excentrikus kiegyenlítő súlyozással, karter fűtéssel, beépített mágnessel, csendes üzemeléssel, valamint széles működési tartománnyal. Az új inverteres motor nem csak jelentősen csökkenti az üzemelés zaj szintjét, de több mint 30%-al csökkenteti a kompresszor energia felhasználását is.
A monoblokk kialakításnak köszönhetően egyszerűen szállítható, az összes komponens a kültérre telepített egységben található, a két ajtós burkolati kialakításnak köszönhetően az egyszerű felépítés biztosítja a karbantartás könnyű és gyors elvégezhetőségét. Az első ajtó mögött (1. kép) a hidraulikus komponensek és azok elektromos részegységei találhatók. A második ajtó (2. kép) hűtőközeg részegységei és annak elektromos részegységei találhatók.
HPCU360iCM vezérlő egység, színes és érintőképernyős kezelő panellel:
A vezérlőegység egy különálló dobozban elhelyezve, mely a falra vagy a belső hidraulikus egységre függeszthető

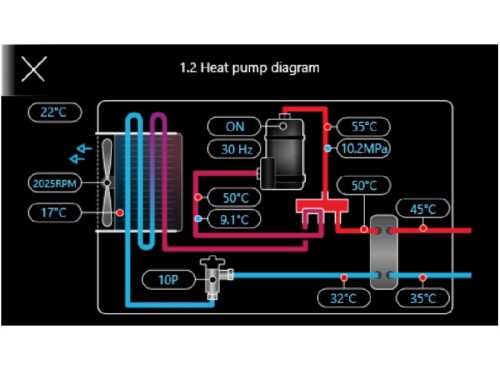

Kezelő felület, könnyen kezelhető és átlátható menürendszerrel, kóddal védett szerviz diagnosztikai menüvel

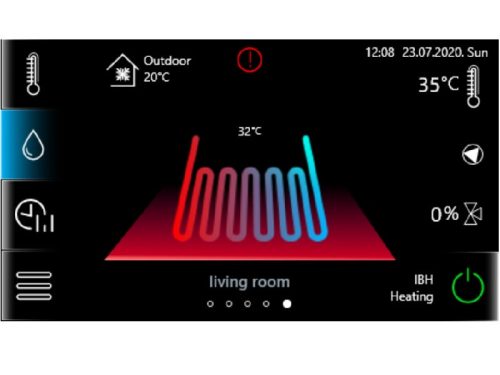

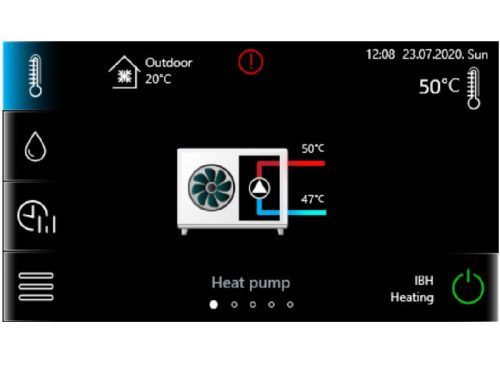

Kezelő felület nagyméretű, érintőképernyős és grafikus kijelzővel
Többszintű és programozható hőmérséklet és működési beállítások
A kezelő felület mobil kialakítású, nem helyhez kötött eszköz
Kiegészítő WIFI modul csatlakoztatható
A Centrometal hőszivattyú vezérlés legfontosabb tulajdonságai
A színes és érintőképernyős kezelő panelt a fűtött helységben elhelyezve szoba termosztátként is funkcionál
A vezérlés alapfelszereltségben a következőket képes kezelni

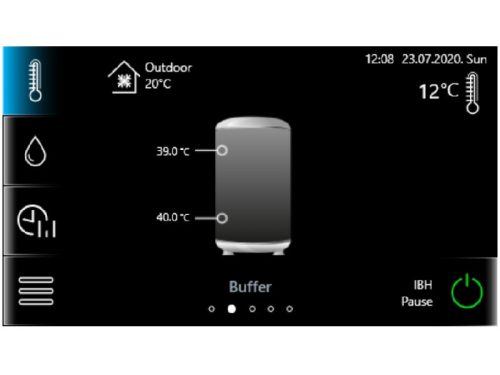

Hidraulikus váltó vagy puffer tartály
Egy közvetlen fűtési / hűtési kör
Két kevert fűtési / hűtési kör (közvetlen körnek is beállíthatók)

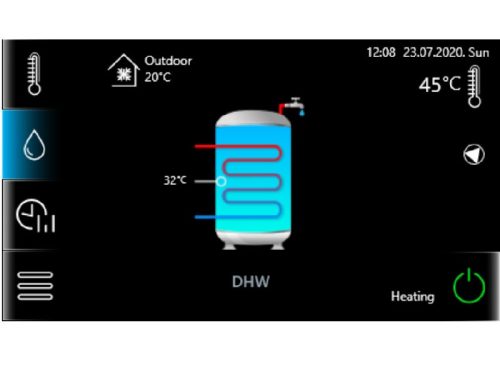

Használati meleg víz tartály recirkulációs csatlakozással
Kiválasztható fűtési rendszerek, padlófűtés, fan coil és alacsony hőmérsékletű radiátoros (a radiátoros fűtési rendszer esetén hűtési mód nem áll rendelkezésre)
A kevert körök esetében, fűtési módban lehetséges választani a külső hőmérséklet / fűtési görbe alapú szabályzás vagy az állandó előremenő víz hőmérséklet között, míg hűtési módban kizárólag az állandó áramlási hőmérséklet opció áll rendelkezésre
Csatlakoztatható olyan padlófűtési rendszerekhez, melyben minden egyes padlófűtési kört külön szobatermosztát vezérel ún. szervo elzáró motorokon keresztül. Ezek egy közös terminálhoz csatlakoznak, amely potenciálmentes jelet biztosít a kevert köri bemenetekhez
A vezérlő egy háromutas váltószelepet (rugóerő tárolós szelepet) képes irányítani, amely a fűtővizet vagy az indirekt meleg víz tartály, vagy a hidraulikus váltó/puffer tartály felé irányítja az aktuális igénynek megfelelően
Fűtési és hűtési kapcsolási idők időzíthetők
Kiegészítő elektromos fűtés rásegítés működtetése (, amennyiben a szükséges vízhőmérséklet nem áll rendelkezésre
Kiegészítő gáz, pellet vagy elektromos kazán indítása, amennyiben a szükséges vízhőmérséklet nem áll rendelkezésre
Hibajelzések és figyelmeztetések megjelenítése a kijelzőn
Kóddal levédett speciális szervi menü, gyors és egyszerű hiba feltárás és elhárítás
A vezérlés és működés előprogramozott funkciói:
A legfontosabb és leggyakrabban használt funkciók a FŰTÉS, HŰTÉS és a HMV (háztartási meleg víz) előállítás elsőbbségét biztosítja. A hőszivattyú teljesítményének teljes kihasználásával elsődlegesen a választott funkciót fogja ellátni.
A FŰTÉS gomb megnyomásakor a készülék az ingatlan fűtését fogja végezni. Ezzel, az ingatlan méretétől függően, hamarabb eléri a kívánt hőmérsékletet a lakás.
A HŰTÉS gombbal történő programindítással, a hűtésnek lesz elsőbbsége minden más funkcióval szemben, például mikor egy őszi vagy tavaszi napon kicsit felmelegedett a lakás.
A HMV funkció indításával a háztartásban szükséges meleg víz előállítására összpontosít a hőszivattyú.
Használati meleg víz gyors felfűtés - Esetenként előfordul, hogy elfogy a meleg víz a háztartásban a HMV tartályból, ilyen eseteknél használható ez a funkció, nagyon rövid időn belül elérhető lesz újra a meleg víz!
AUTOMATA mód a készülék legjellemzőbb beállítási módja. A különböző szerelvények és érzékelők segítségével a vezérlő panel a gyárilag beállított alap program alapján tartja fenn az ingatlan hőmérsékletét az Ön előre beállított igénye szerint. A HMV ellátását pedig a fűtés és hűtés funkció ellátása közben végzi el.
ECO mód, azoknak akik környezettudatosan élnek! Az egyébként is energiatakarékosan üzemelő hőszivattyú környezetbarát működési módja. A teljesítmény a szükséges minimumom látja el a különböző funkciókat a lehető legkevesebb energiát felhasználva.
KOMFORT üzemmód, a teljes teljesítményt a hőszivattyú alap funkcióinak ellátására fordítja az előre beállított hőmérsékleti tartományokon belül.
NYARALÁS alatti üzemmód. Amennyiben legalább 2 napra elutaznak érdemes elindítani ezt a funkciót. Ilyenkor a készülék a HMV ellátást minimumra, a fűtést vagy hűtést pedig az előre beállított hőmérséklet alapján látja el.
CSENDES üzemmód. Ennek a módnak az alkalmazását arra az időre javasoljuk, ha a kültérben elhelyezett készülék közelében tartózkodnak vagy éjszaka nem szeretné zavarni a szomszédokat. Ilyenkor a ventilátor fordulatszáma csökken és kisebb zajkibocsájtás mellett üzemel a készülék.
FERTŐTLENÍTŐ mód. A légionella fertőzés megelőzésére időnként érdemes elindítani ezt a funkciót is. Ilyenkor magas hőmérsékletű fűtő közeg áramlik végig a rendszeren, fertőtlenítve a csőhálózatot.
Műszaki adatok:
- Gyártó Centrometal d.o.o.
- Hűtőközeg töltőtömeg 2,0 kg
- Névleges teljesítmény 9 kW
- Teljesítmény 8600 W
- Áramerősség igény 14 Amper
- Előrem./Visszat. csatlakozás 1 R
- Tömeg 99 kg
- Szélesség 1210 mm
- Magasság 945 mm
- Mélység 402 mm
-Garancia időtartam 3 év
