Kisméretű és csendes működésű korszerű split vagy más néven osztott hőszivattyú. A gazdaságos üzemeltetést garantáló inverteres kompresszorral, felső kategóriás vezérléssel és grafikus kijelzős kezelő egységgel. Magas működési hatásfokkal (COP 5 / SCOP 5,2) fűtési, hűtési és használati meleg víz előállítási célra. A hőszivattyú üzemeltetése egy fázisú elektromos csatlakozást igényel.
Hogyan nézhet ki a teljes rendszer?
- Fűtés,
- Hűtés,
- Háztartási meleg víz egy rendszerben.
- A Split rendszer kültéri egysége az ingatlanon kívül üzemel (60 dB), a csendes működésű (42 dB) beltéri egység található a házon belül.
- Vezérlő egységén keresztül szabályozza a teljes fűtési, hűtési és használati meleg víz rendszert, illetve módosíthatók a működésének paraméterei.
- A fűtési rendszer lehet padló-, fal- és mennyezeti fűtés, fan-coil egységekkel üzemelő vagy végső esetben akár radiátoros is (a radiátoros fűtési rendszerre való rákötési szándék esetén minden esetben egyeztessen szakemberrel).
- A háztartási használati meleg víz előállításhoz egy jellemzően megnövelt hőcserélő felülettel rendelkező ún. indirekt használati meleg víz tartály beépítése szükséges.
- A két hőcserélő spirállal szerelt használati meleg víz tartályaink napkollektorra vagy más hőforrásra is csatlakoztathatók, így a meleg víz előállítása kombinált üzemmódban is biztosítható.
- A fan-coil egységeken valamint fali és mennyezeti rendszeren keresztül hűteni is tudja otthonát.
- A hőszivattyú elektromos energia ellátását napelemes rendszer segítségével is biztosíthatja.
- Elektromos fűtőkábel csatlakozás a hűtőköri és hidraulikus rész elfagyás elleni védelmére
- 2 zónás külső hőmérséklet érzékelés
- Távfigyelmeztető egység csatlakoztatható
Miért Split rendszer?
- Évtizedek óta használt működési elv. A klíma technológiából már ismert és hosszú évek alatt tökéletesített split rendszert alkalmazzák a split rendszerű levegő-víz hőszivattyúk is.
- A legnagyobb hidegekben is biztonságos a használata. A kültéri egységben alkalmazott speciális hűtőgáznak köszönhetően a rendszert, illetve a hőszivattyút nem fenyegeti elfagyás veszélye.
- Az előzőekben említett hűtőgáz alkalmazásának köszönhetően a fűtési vagy hűtési rendszerébe való hőtovábbítás magas hatásfok mellett valósul meg.
- Bekötését kizárólag minősített szakember végezheti, így garantált a Centrometal HP-Cm Split hőszivattyúk hosszú távú, biztonságos és hatékony üzemeltetése.
- Megfelelően méretezett és kialakított fűtési, hűtési és HMV rendszerben a hőszivattyú a háztartásának teljes energia ellátását biztosítja.
- Teljeskörű gyártói garancia a hőszivattyú működésére.
A kültéri egység felépítése:
- Megnövelt felületű hőcserélő 9,5 mm átmérőjű rézcsövezéssel és a levegőoldalon, kiemelkedő hőátadó képességgel rendelkező alumínium borítású lemezes felülettel. A hőcserélő külső felülete speciális korrózió gátló és élettartam növelő anyaggal (kék színben a képen) kezelve.
- Kefe nélküli Panasonic DC ventilátor motor fokozatmentes és fordulatszám szabályozott vezérléssel, mely aktívan járul hozzá fűtési és hűtési módban is az alacsony elektromos áram fogyasztáshoz és a csendes működéshez.
- Újonnan kifejlesztett inverteres kompresszor, kettős excentrikus kiegyenlítő súlyozással, beépített mágnessel, csendes üzemeléssel, valamint széles működési tartománnyal. Az új inverteres motor nem csak az üzemelés zaj szintjét, de a kompresszor energia felhasználását is jelentősen csökkenti.

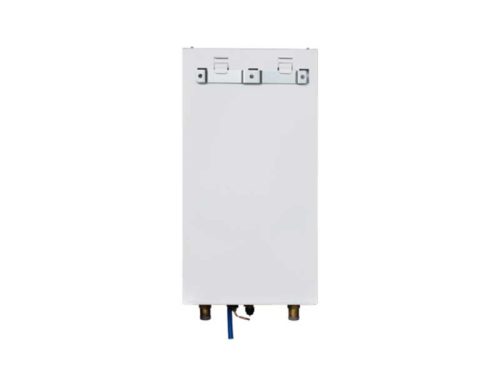

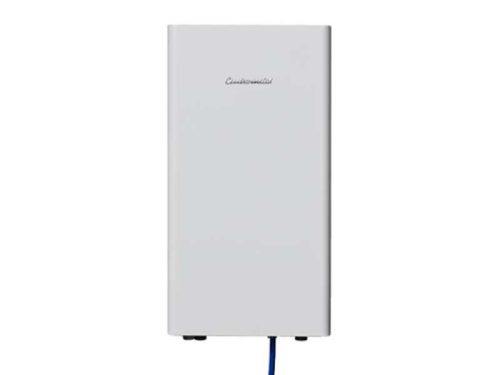

A beltéri egység felépítés:
- Egyszerű felépítésének köszönhetően a beltéri egység részegységei könnyen hozzáférhetők és időszakos karbantartásuk is könnyen és gyorsan elvégezhető.

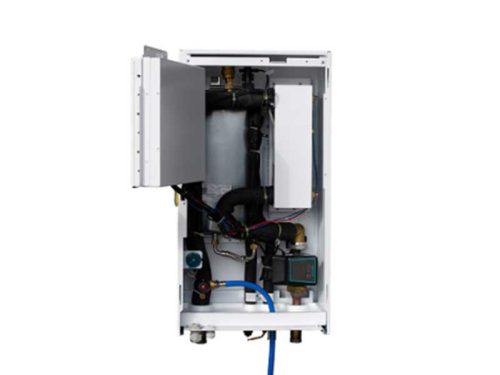

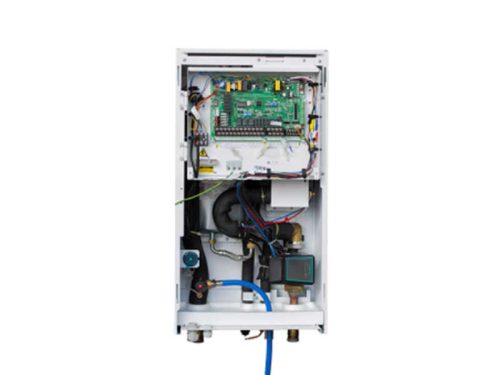

A felépítés része a keringető szivattyú, az ALFA LAVAL lemezes hőcserélő, a zárt tágulási tartály, víznyomás kapcsoló, légtelenítőszelep, nyomásmérő és a hőszivattyú alaplap.

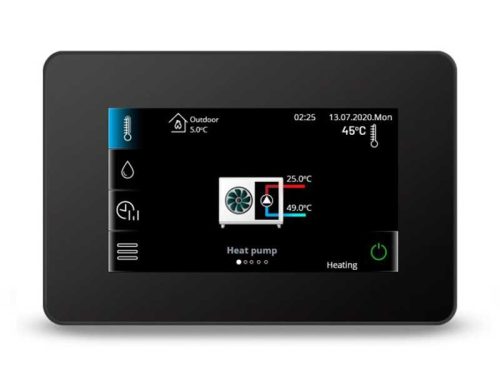

HPCU360iCM vezérlő egység, színes és érintőképernyős kezelő panellel:
- A vezérlőegység egy különálló dobozban elhelyezve, mely a falra vagy a belső hidraulikus egységre függeszthető
- Kezelő felület, könnyen kezelhető és átlátható menürendszerrel, kóddal védett szerviz diagnosztikai menüvel
- Kezelő felület nagyméretű, érintőképernyős és grafikus kijelzővel
- Többszintű és programozható hőmérséklet és működési beállítások
- A kezelő felület mobil kialakítású, nem helyhez kötött eszköz
- Kiegészítő WIFI modul csatlakoztatható
A Centrometal hőszivattyú vezérlés legfontosabb tulajdonságai
- A színes és érintőképernyős kezelő panelt a fűtött helységben elhelyezve szoba termosztátként is funkcionál
- A vezérlés alapfelszereltségben a következőket képes kezelni:
Hidraulikus váltó vagy puffer tartály
Egy közvetlen fűtési / hűtési kör
Két kevert fűtési / hűtési kör (közvetlen körnek is beállíthatók)
Használati meleg víz tartály recirkulációs csatlakozással
- Kiválasztható fűtési rendszerek, padlófűtés, fan coil és alacsony hőmérsékletű radiátoros (a radiátoros fűtési rendszer esetén hűtési mód nem áll rendelkezésre)
- A kevert körök esetében, fűtési módban lehetséges választani a külső hőmérséklet / fűtési görbe alapú szabályzás vagy az állandó előremenő víz hőmérséklet között, míg hűtési módban kizárólag az állandó áramlási hőmérséklet opció áll rendelkezésre
- Csatlakoztatható olyan padlófűtési rendszerekhez, melyben minden egyes padlófűtési kört külön szobatermosztát vezérel ún. szervo elzáró motorokon keresztül. Ezek egy közös terminálhoz csatlakoznak, amely potenciálmentes jelet biztosít a kevert köri bemenetekhez
- A vezérlő egy háromutas váltószelepet (rugóerő tárolós szelepet) képes irányítani, amely a fűtővizet vagy az indirekt meleg víz tartály, vagy a hidraulikus váltó/puffer tartály felé irányítja az aktuális igénynek megfelelően
- Fűtési és hűtési kapcsolási idők időzíthetők
- Kiegészítő elektromos fűtés rásegítés működtetése (, amennyiben a szükséges vízhőmérséklet nem áll rendelkezésre
- Kiegészítő gáz, pellet vagy elektromos kazán indítása, amennyiben a szükséges vízhőmérséklet nem áll rendelkezésre
- Hibajelzések és figyelmeztetések megjelenítése a kijelzőn
- Kóddal levédett speciális szervi menü, gyors és egyszerű hiba feltárás és elhárítás
A vezérlés és működés előprogramozott funkciói:
- A legfontosabb és leggyakrabban használt funkciók a FŰTÉS, HŰTÉS és a HMV (háztartási használati meleg víz) előállítás elsőbbségét biztosítja, manuálisan a kezelő panelen kiválasztva azt. Ebben a manuális prioritású üzemmódban a hőszivattyú teljesítményének teljes kihasználásával elsődlegesen a választott funkciót fogja ellátni.
- A FŰTÉS gomb megnyomásakor a készülék az ingatlan fűtését fogja végezni. Ezzel, az ingatlan méretétől függően, hamarabb eléri a kívánt hőmérsékletet a lakás.
- A HŰTÉS gombbal történő programindítással, a hűtésnek lesz elsőbbsége minden más funkcióval szemben, például mikor egy őszi vagy tavaszi napon kicsit felmelegedett a lakás.
- A HMV funkció indításával a háztartásban szükséges meleg víz előállítására összpontosít a hőszivattyú.
- Használati meleg víz gyors felfűtés - Esetenként előfordul, hogy elfogy a meleg víz a háztartásban a HMV tartályból, ilyen eseteknél használható ez a funkció, nagyon rövid időn belül elérhető lesz újra a meleg víz!
- AUTOMATA mód a készülék legjellemzőbb beállítási módja. A különböző szerelvények és érzékelők segítségével a vezérlő panel a gyárilag beállított alap program alapján tartja fenn az ingatlan hőmérsékletét az Ön előre beállított igénye szerint. A HMV ellátását pedig a fűtés és hűtés funkció ellátása közben végzi el.
- ECO mód, azoknak akik környezettudatosan élnek! Az egyébként is energiatakarékosan üzemelő hőszivattyú környezetbarát működési módja. A teljesítmény a szükséges minimumom látja el a különböző funkciókat a lehető legkevesebb energiát felhasználva.
- KOMFORT üzemmód, a teljes teljesítményt a hőszivattyú alap funkcióinak ellátására fordítja az előre beállított hőmérsékleti tartományokon belül.
- NYARALÁS alatti üzemmód. Amennyiben legalább 2 napra elutaznak érdemes elindítani ezt a funkciót. Ilyenkor a készülék a HMV ellátást minimumra, a fűtést vagy hűtést pedig az előre beállított hőmérséklet alapján látja el.
- CSENDES üzemmód. Ennek a módnak az alkalmazását arra az időre javasoljuk, ha a kültérben elhelyezett készülék közelében tartózkodnak vagy éjszaka nem szeretné zavarni a szomszédokat. Ilyenkor a ventilátor fordulatszáma csökken és kisebb zajkibocsájtás mellett üzemel a készülék.
- FERTŐTLENÍTŐ mód. A légionella fertőzés megelőzésére időnként érdemes elindítani ezt a funkciót is. Ilyenkor magas hőmérsékletű fűtő közeg áramlik végig a rendszeren, fertőtlenítve a csőhálózatot.

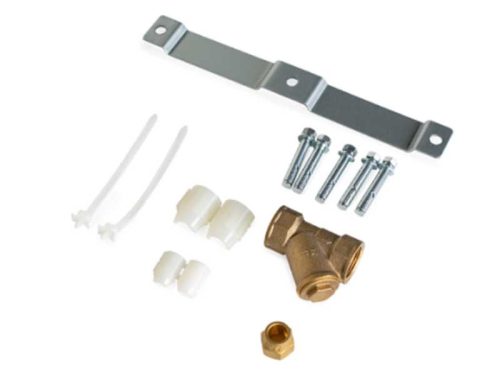

A Centrometal HP-Cm Split 10 kW hőszivattyú alapfelszereltsége:
- Kültéri és beltéri egység
- HPCU360iCM vezérlő egység
- Y filter
- T5 érzékelő, 10 méteres kábellel
- Bekötési és használati útmutató
- Vezérlő egység használati útmutató
- 3 év teljeskörű garancia
Műszaki adatok:
Hűtőközeg töltőtömeg: 1,65 kg
Névleges teljesítmény: 10 kW
Névleges teljesítmény: 10 kW
Teljesítmény: 10000 W
Áramerősség igény: 19 Amper
Előrem./Visszat. csatlakozás: 1 R

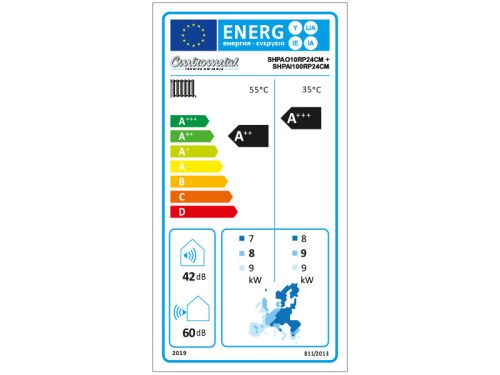

35°C előremenő vízhőmérséklet mellett: A+++ (ErP)
55°C előremenő vízhőmérséklet mellett: A++ (ErP)
Működési hőmérséklet tartomány fűtés: -20°C-tól 35°C-ig
Működési hőmérséklet tartomány hűtés: -5°C-tól 43°C-ig
Működési hőmérséklet tartomány használati meleg víz előállítás: -25°C-tól 43°C-ig
Az előremenő vízhőmérséklet tartomány fűtés esetén: 25°C-tól 65°C-ig
Az előremenő vízhőmérséklet tartomány hűtés esetén: 5°C-tól 25°C-ig
Az előremenő vízhőmérséklet tartomány használati meleg víz előállítás esetén: 30°C-tól 60°C-ig
Tömeg: 77 kg
Szélesség: 1118 mm
Magasság: 865 mm
Mélység: 523 mm
Garancia időtartam: 3 év
